タフアームNLR4000SR-Tシリーズ

ノンセパ®ラベル自動印字貼付機 経済的かつ環境に配慮。台紙のない「ノンセパ®」を高速印字・貼り付け

特長

台紙のないノンセパ®ラベルで簡単・効率・省スペースを実現

こんなに簡単
  • 台紙が無く、通紙ルートを大幅に改良した事でラベル交換作業を効率化
    既存機の交換工程と比べ約1 / 3

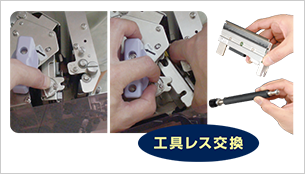

  • サーマルヘッド、プラテンローラ等の消耗部品を簡単に交換可能
    工具レス交換
こんなに効率UP
  • 台紙が無く、従来機と同じ設置スペースで1.2倍のラベルを収納可能
    収納能力1.2倍 交換頻度約17%減
こんなに速い
  • 運用に適したCJ式貼付方式を採用し、40枚 / 分のラベル貼付に対応(従来機と同等仕様)
    最大40枚 / 分

    ラベル長:100mm シリンダストローク:50mm 印字速度:8インチ / 秒

省スペース
台紙が無く、通常ラベルの約93%の外形で、1.2倍のラベルが巻取り可能
CO2削減
台紙が無く、軽量(約73%)、省スペース(約93%)で保管場所の省スペース化が可能。また輸送コストも低減され、CO2削減に貢献
ゴミ低減
廃棄が必要な台紙が無い為、廃棄費用が不要

簡単ラベル交換

台紙セットが不要で、通紙ルートを簡略化

簡単メンテナンス

サーマルヘッド、プラテンローラーなどの消耗部品は工具を使わずに交換可能

運用に適した貼付方式

物流業界で広く用いられるダンボール箱、オリコンに適したCJ式貼付方式を採用

高速貼付

物流業界で広く用いられるダンボール箱、オリコンに適したCJ式貼付方式を採用

ラベル収納能力向上

台紙付きラベル仕様機と同じ本体サイズで、600m巻ラベル(1.2倍)が収納可能

印字例

仕様

この表はスクロールしてご覧いただけます。

モデル名 タフアームNLR4000SR-Tシリーズ
印字方式 感熱方式
ヘッド密度(解像度) NLR4080SR-T、NLR4081SR-T 8dot / mm(203dp)
NLR4120SR-T、NLR4121SR-T 12dot / mm(305dpi)
印字速度 50~250mm / 秒(2~10インチ / 秒)
貼付方式 シリンダジェット式(CJ式)、 シリンダストローク標準200mm(有効ストローク181mm)、吹付距離10mm以下、コンベア速度は最高21m / 分
貼付位置精度 ±2.0mm(上記貼付方式仕様時)
貼付処理能力 40個 / 分(ラベル長100mm、シリンダストローク=50mm)
設置方向 水平側面型(H型)
インターフェース 通信インターフェース:IEEE1284、RS-232C、LAN、miniLAN(左記より1種類選択可)
入出力信号インターフェース
入力信号点数 5点
X1 貼付開始1 X2 貼付開始2 X3 エラーリセット X4 印字開始 X5 非常停止
出力信号点数 6点
Y1 貼付完了 Y2 一括エラー Y3 ラベルニアエンド Y4 貼付可能 Y5 電源ON Y6 オンライン / オフライン

入力信号:無電圧A接点で入力してください。出力信号:トランジスタ出力します。

用紙サイズ P(長さ)89.96~W(幅)53.0mm、P101.6~W62.0mm、P119.06~W82.0mm
用紙種類 / 用紙形態 当社指定ロール紙のご使用をお願いします。標準長さ 600m または最大外径310mm以下 表巻き、紙管内径4インチ

ガイドローラー奥基準とする。

環境条件(温度 / 湿度) 使用環境:5~35℃ / 30~70%RH(但し、結露なきこと。)
保存環境:−5~60℃ / 30~90%RH(但し、結露なきこと。)
寸法 / 重量 本体:幅630mm × 奥行き359mm × 高さ645mm
本体重量:約45kg(用紙含まず)
エアー仕様 圧力:0.45~0.5MPa(4.5~5.0kgf / cm2)
オプション 架台(H式)、コンベア、製品検知センサ、警告灯(LED3段ブザー仕様)、シリンダストローク長変更、圧着装置
